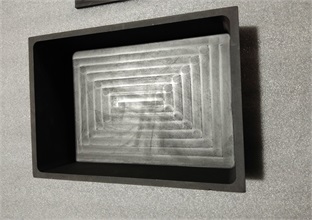

壓制后的石墨匣缽不能馬上使用，需進(jìn)行熱加工處理，其目的是使固體粉末原料(石墨和金屬粉末)緊密的聯(lián)結(jié)在一起，提高制品的機(jī)械強(qiáng)度、降低電阻、增加耐磨性和使制品可進(jìn)行機(jī)械加工。下面歐爾石墨小編介紹熱加工處理可分為以下幾種：
1、固化
采用樹脂（酚醛、環(huán)氧、呋喃等）作粘結(jié)劑時(shí)要經(jīng)過固化處理，固化可在熱模壓中進(jìn)行，也可在專用烘箱中進(jìn)行。加熱溫度由選用樹脂種類不同而定，一般在200℃左右。為防止石墨匣缽開裂，固化升溫曲線應(yīng)進(jìn)行適當(dāng)控制。
2、燒結(jié)
對石墨匣缽的熱加工過程稱為燒結(jié)。壓坯中的金屬粉末，在燒結(jié)過程中，由于高溫作用，金屬原子的振幅加大，通過粘性流動(dòng)、蒸發(fā)與凝聚、體積擴(kuò)散、表面擴(kuò)散、晶界擴(kuò)散、塑性流動(dòng)等作用，使接觸面上有更多的原子進(jìn)入原子作用力的范圍，形成粘結(jié)面，導(dǎo)致再結(jié)晶與晶粒長大，形成金屬網(wǎng)狀結(jié)構(gòu)體，使燒結(jié)體的強(qiáng)度增加、電阻降低。石墨匣缽的燒結(jié)屬互不熔系固相燒結(jié)。在石墨匣缽中，由于金屬含量不同（30 ~ 90%)，燒結(jié)溫度也不同。金屬含量較低的石墨匣缽，主耍靠粘結(jié)劑焦化聯(lián)結(jié)。金屬粉末不能形成網(wǎng)狀結(jié)構(gòu)，但參與導(dǎo)電。
歐爾石墨小課堂：燒結(jié)的技術(shù)關(guān)鍵主要有：a)是燒結(jié)的最高溫度。一般選用金屬的絕對熔點(diǎn)溫度的2/ 3 ~ 4/5,溫度指數(shù)a = 0.67 ~ 0.8。過燒與欠燒均影響產(chǎn)品質(zhì)量。延長高溫保溫時(shí)間，可以適當(dāng)降低燒結(jié)溫度，但時(shí)間的影響不如溫度大。b)是防止石墨匣缽氧化，銅氧化后電阻將增加，燒結(jié)時(shí)應(yīng)采取保護(hù)性措施。C)是升溫速度，對粘結(jié)劑含量較高的產(chǎn)品，為防止燒結(jié)開裂，應(yīng)控制升溫速度。
